水路改造安装施工图解,不能错过的水电小知识

在家庭装修中,水路改造是最重要的环节之一,与电路工程相同,一点出现问题,对日后的居住有极大的影响,水管工程包含给水、排水和粪管铺设等等,下面就为大家带阿里水路改造安装施工图解。一起来看看不能错过的水电小知识吧。

在水路改造时,会依照现场状况规划管线行走的最适路径,一般来说,排水管的路径会避免过多转角,以防排水不顺。由于管线大多是埋入壁面或地面,因此铺设前需先放样,再依照放样切割打凿,不可随意乱打,对墙面或地面的破坏力才能减到最少。

在铺设给水管时,若是室内无水阀,建议可新增水阀,日后若水管有问题,在室内就可控制水管开关,无须再到顶楼水塔处关闭,有可能会误关到其他户的水管。

粪管和排水管的施作,都需特别注意是否有抓出泄水坡度,才能让废水或排泄物顺利排除。

一、水路改造放样定位

不论是给排水管或是配电管的配置,都需事前放样定位,确认打凿的位置,避免乱打墙的问题。

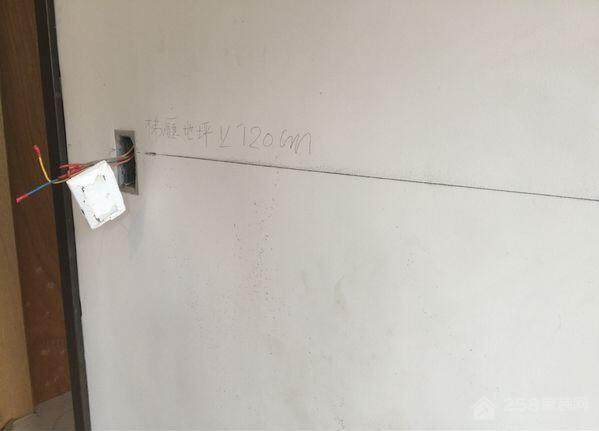

1、全室定水平线

需事先确认完成面地板的高度,才能决定给排水管或配电管配置在地面时,是要向下打凿还是平铺在地面,因此事前需从完成面地板开始自订基准水平线。

水路改造安装施工图解

水路改造安装施工图解,不能错过的水电小知识

2、放样给、排水管和粪管的位置

依现场放样出给、排水管和粪管位置,在放样时要计算出管线并排后的宽度。

注意:冷、热水管间距不能太近

冷、热水管之间留出一定距离,避免冷、热水管温度相互影响。

水路改造安装施工图解

水路改造安装施工图解,不能错过的水电小知识

二、水路改造切割打凿

先切割再打凿,是避免大面积的破坏,让墙面的破坏度降到最低。

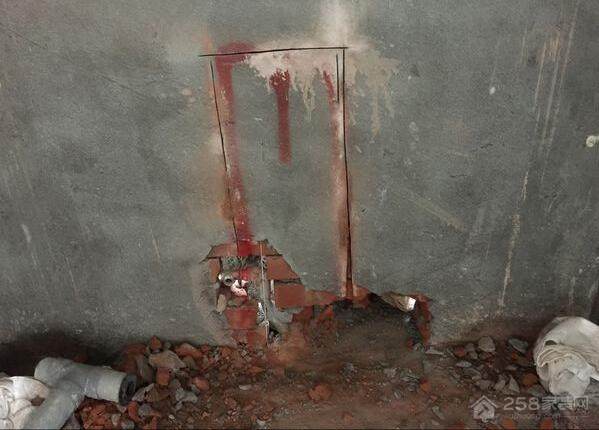

1、以机具切割

依照打样的标记,以机具切割。可边切割边加水,降低切割时散布的灰尘。

水路改造安装施工图解

水路改造安装施工图解,不能错过的水电小知识

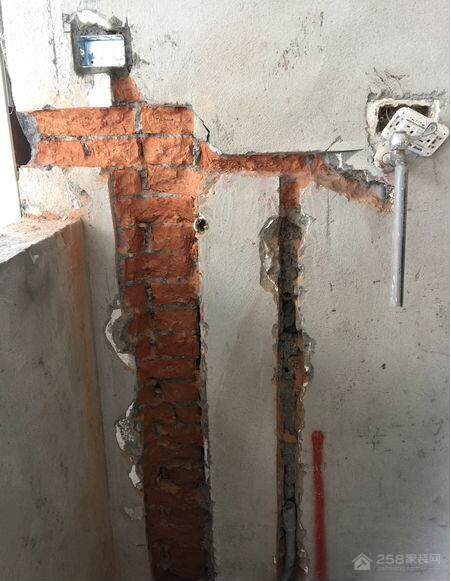

2、打凿壁面

依切割的范围打凿。

水路改造安装施工图解

水路改造安装施工图解,不能错过的水电小知识

三、水路改造铺设给水管

可分成冷、热水管,铺排时须保持适当距离。若要重叠,冷热水管之间也需有保温材隔离。

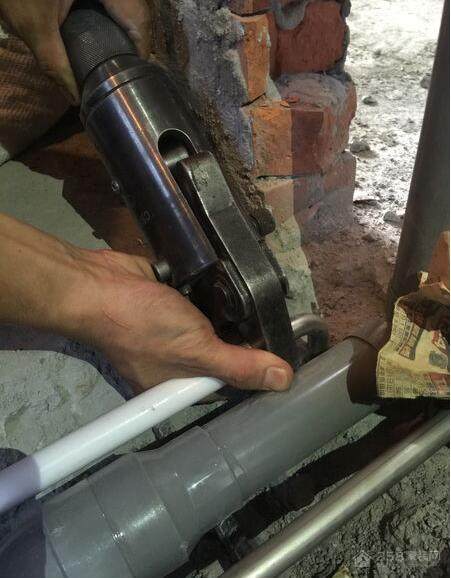

1、接管

铺设冷、热水管,接给水管主干管及分支管,距主干管越远,分支管的直径需相对缩小,以维持水压。冷、热水管之间保持适当距离。

水路改造安装施工图解

水路改造安装施工图解,不能错过的水电小知识

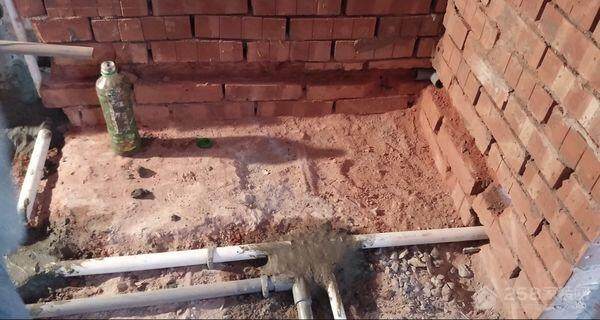

2、固定管线

管线以固定环固定,并以水泥砂浆定位,避免后续施工时工人行走踢到,导致管线移位。

水路改造安装施工图解

水路改造安装施工图解,不能错过的水电小知识

注意:冷、热水管重叠,需以保温材隔离

冷、热水管交叠时,若此时的冷水管是PVC材质,当热水通过热水管时,有可能会使PVC冷水管受热而损坏,因此建议冷、热水管的交接处以保温材隔离。

四、水路改造铺设排水管

排水管注重的是排水的顺畅度,因此需有一定的泄水坡度,若遇墙面转角,需45度角接管。

1、接管

铺设时注意泄水坡度,管径小于75mm时,坡度不可小于1/50,管径超过75mm时,不可小于1/100。遇到墙面转角时,需利用45度角的Y字管接合,才能确保废水能确实通过转角不堵塞。

水路改造安装施工图解

水路改造安装施工图解,不能错过的水电小知识

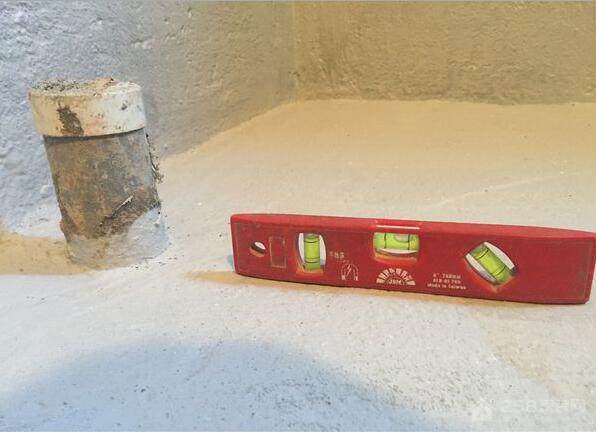

2、以水平尺确认倾斜角度

铺设时需时时以水平尺确认是否有达到一定的倾斜角度。

五、水路改造试水

在水管工程施作完毕后,以压力表测水压,需测试一晚,确认经高压后不会造成泄水问题。

水路改造安装施工图解

水路改造安装施工图解,不能错过的水电小知识

1、关闭水阀,出水口略微转松

将整户的水阀关闭,各出水口略微转松,使管内的水先泄光

2、连接机具,将管内空气排出

为了避免空气压力影响水压测试,利用机具将管内的空气排出,使测试达到精准。

水路改造安装施工图解

水路改造安装施工图解,不能错过的水电小知识

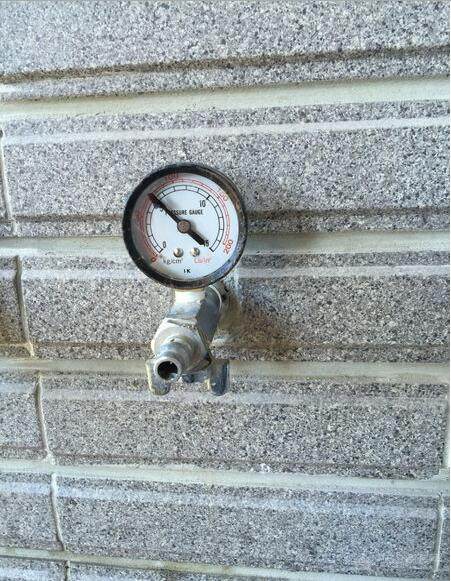

3、打入水压,需至少5kg/cm2

以机具连接水管,打入水压,至少需有5kg/cm2的压力,建议测试一晚较为适当。确认压力表指针指到5kg/cm2时,在表上做记号,隔天再确认压力是否有下降。

4、确认是否有漏水

巡视管线是否有漏水问题。若有,则再处理接缝或更换管线。

关于水路改造安装施工图解就介绍到这边,希望对大家有所帮助,
